CAD制图螺纹的规定画法

螺纹的规定画法

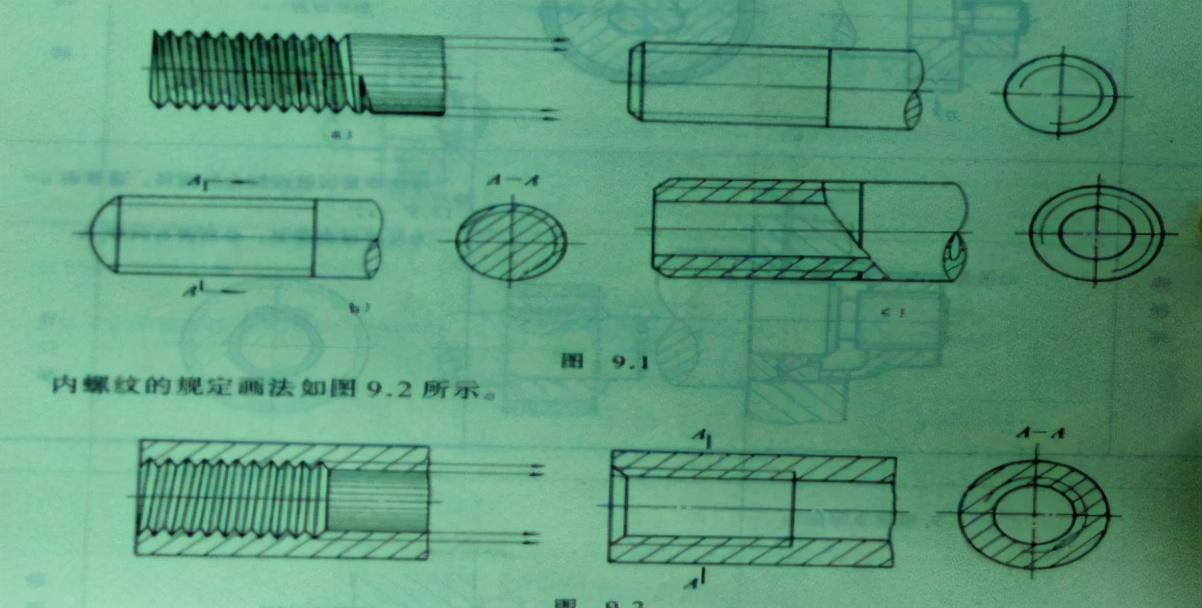

(1)内﹑外螺纹的牙顶用粗实线表示﹔牙底用细实线表示﹐倒角及倒圆部分均应画出,在投影为圆的视图中﹐表示牙底的细实线圆只画3/4圈﹐而表示轴或孔上倒角的圆则省略不画﹔螺纹的终止线用粗实线表示。

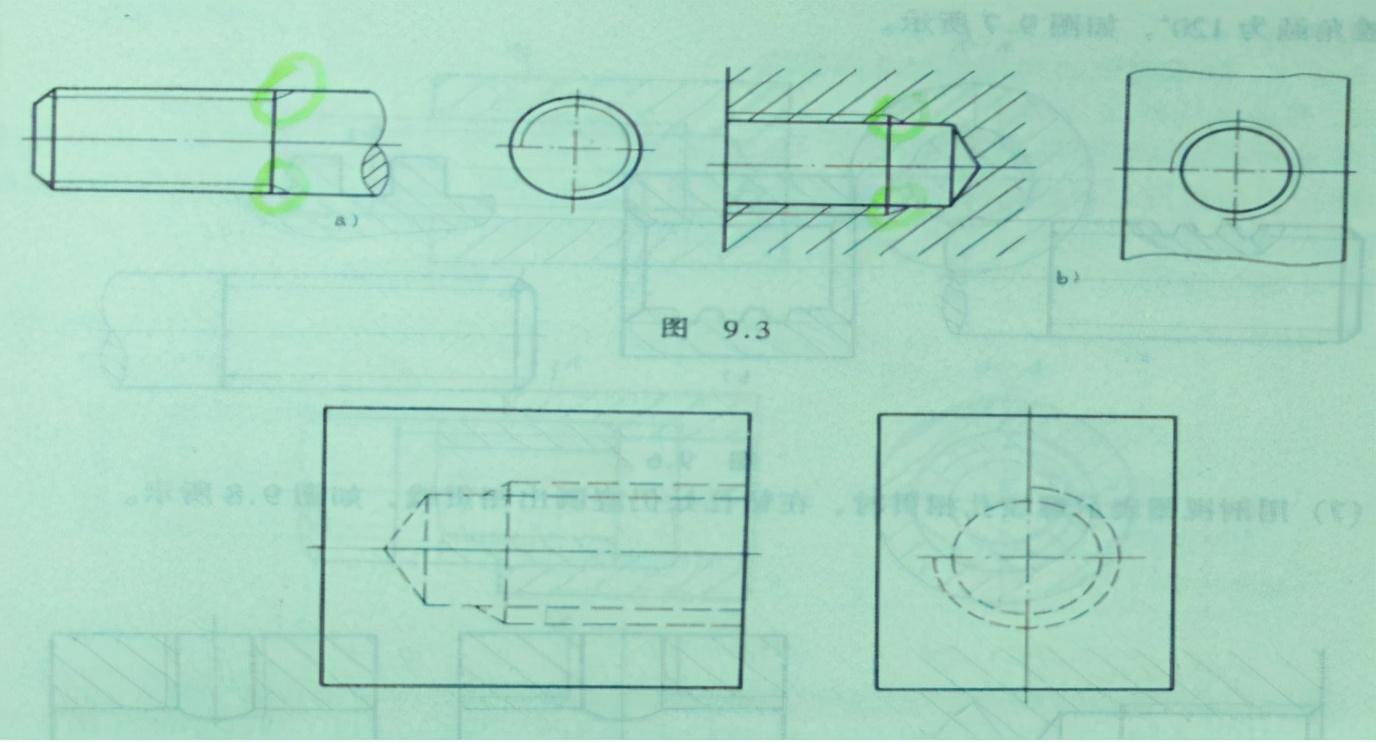

(2)当需要表示螺纹收尾时﹐螺尾部分的牙用与轴线成30度的细实线绘制。

(3)不可见螺纹的所有图线用虚线绘制(2)当需要表示螺纹收尾时﹐螺尾部分的牙用与轴线成30度的细实线绘制。

(3)不可见螺纹的所有图线用虚线绘制

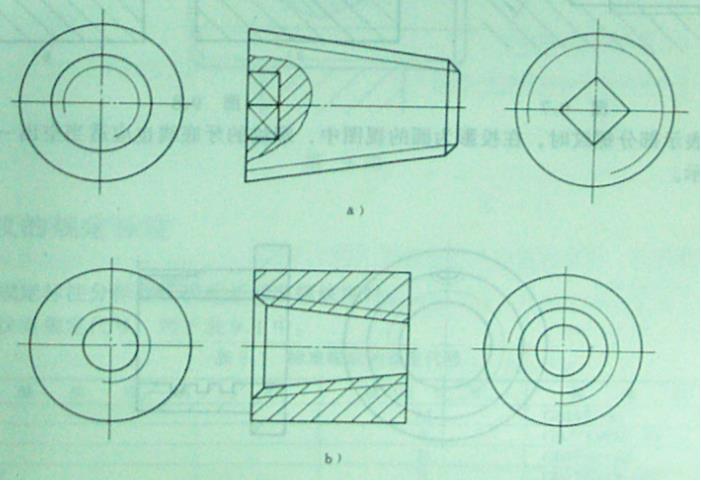

(4)锥螺纹及锥管螺纹的画法。
